電噴發動機冷卻液的溫度是ECU決定噴油器噴油量的重要依據，進氣溫度則是ECU修正噴油器噴油量的重要依據。而這兩種溫度信號能否準確地傳給ECU，溫度傳感器起著決定性的作用。因此，在維修養護中，對發動機溫度傳感器的檢測至關重要�；使�3.02JZ一GE型發動機冷卻液溫度傳感器與進氣溫度傳感器的結構原理及技術檢測方法極為相近，現以冷卻液溫度傳感器為主，重點介紹其結構原理及檢測方法。

　　結構原理

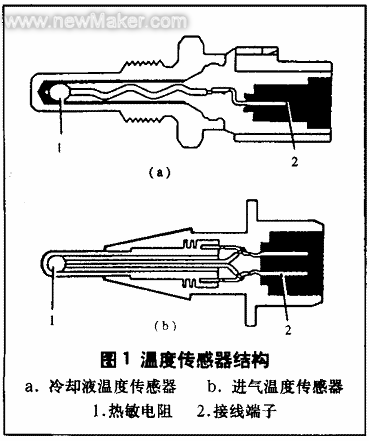

　　冷卻液溫度傳感器安裝在汽缸體左側的前端，外部與動力轉向泵相鄰，其結構如圖 1（a）所示。傳感器的感溫元件為熱敏電阻，它具有負溫度一電阻系數:當溫度升高時電阻值減小，溫度降低時電阻值增大。ECU內部的冷卻液溫度信號為電橋電路，傳感器的熱敏電阻為臂橋電阻。當熱敏電阻的阻值發生改變時，電橋電路將輸出相適應的電壓信號，ECU據此信號決定噴油器的噴油量。由于2JZ-GE型發動機沒有冷啟動噴油器，因而冷卻液溫度傳感器就更顯重要。進氣溫度傳感器安裝在空氣濾清器之后的節氣門體附近，其結構如圖 1（b）所示。傳感器的結構原理與冷卻液溫度傳感器相似。進氣溫度信號經ECU處理后，再與20℃的基本溫度信號相比較，然后向噴油器發出噴油量的修正信號。

　　故障檢測

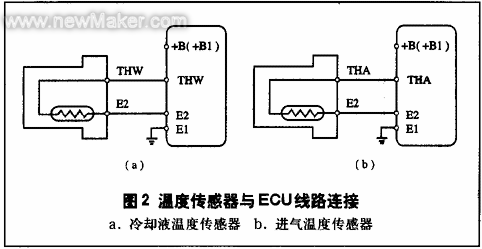

　　溫度傳感器與ECU的線路連接如圖 2所示。2JZ-GE型發動機冷卻液溫度傳感器的故障代碼為“22”，其故障現象多為混合氣過濃或過稀，甚至表現為發動機啟動困難。進氣溫度傳感器的故障代碼為“24”，故障也多表現為混合氣過濃或過稀。當顯示傳感器故障時，應首先按圖 2所示的電路圖檢查相關線路是否斷路或短路，線路插接器各端子是否接觸不良等。筆者在檢修中就曾經遇到一例:故障代碼顯示為“22”，即冷卻液溫度傳感器故障，經過下“1”中所述進行檢測，無故障，經過下“2”中所述方法檢查時發現異常。于是對ECU等線路進行了詳細的檢查，但仍未找到故障原因。又回過頭來檢查線路，發現傳感器線束的插接器有裂紋，導致了線路的時通時斷。將插接器用膠帶纏緊后，故障排除。由此可見，對相關線路的仔細檢查是何等重要。只有線路連接可靠時，才可放心地進行以下檢測。

　　1、冷卻液溫度傳感器溫度--電阻特性的檢測

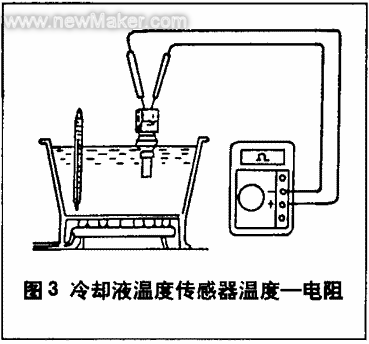

　�。╨）拆下檢查。拆下傳感器上的線束插接器，將傳感器拆下，如圖 3所示對其進行檢測，其結果應符合表 1所列的技術數據。經測量合格時，應將傳感器裝復，將線路恢復原狀，再進行“2”以后的檢測。

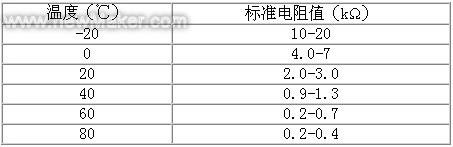

表 1 冷卻液溫度傳感器電阻參數

　�。�2）就車檢查。在發動機不同溫度狀態下，將傳感器的插接器拔下，測量傳感器端子的電阻值，也應符合表 1的要求。筆者曾目睹一汽車維修工的檢測，冷態時（氣溫約為20℃）測得電阻值正常；當發動機升溫至正常工作溫度后熄火，拔下插接器再次測量時，其電阻值仍為2.5KQ，更換傳感器后，故障排除。就車檢查的優點是不損失冷卻液，快捷方便，缺點是溫度掌握不夠準確，容易出現偏差。

　　2、冷卻液溫度傳感器電壓參數的檢測

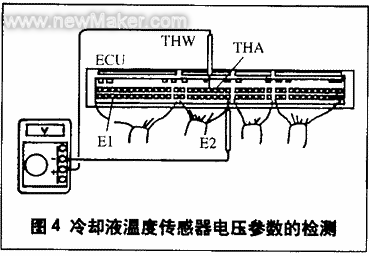

　�。�1）如圖 4所示，測量ECU的THW端子與E2端子的電壓值（點火開關接通），應為0.2-1.0V。

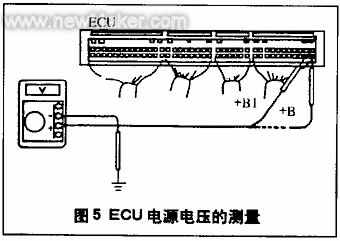

　�。�2）電壓值不在此范圍內，可如圖 5所示，用一表筆與車架搭鐵，另一表筆接ECU的+B（+Bl）端子（點火開關接通），電壓值應為蓄電池端電壓11V-l4V；若不正常，應檢查EFI主繼電器電路。

　�。�3）將萬用表一表筆接ECU的El（搭鐵）端子，另一表筆接車架搭鐵。若有電壓顯示，說明ECU搭鐵不良，若無電壓，說明ECU損壞，應予以更換。

　　3、進氣溫度傳感器的溫度--電阻特性檢測

　　將進氣溫度傳感器拆下后，可如圖 3所示將其置于水中檢測，也可如圖 6所示，對其進行技術檢測，其技術標準與冷卻液溫度傳感器標準完全一致。

　　4、進氣溫度傳感器電壓參數的檢測

（l）在進氣溫度20℃時，可參照圖 4，用萬用表檢測ECU的THA端子與E2端子的電壓值（點火開關接通），應為0.5-3.4V。

（2）若電壓值不在此范圍內，可參照圖 5所示對ECU進行檢測，方法同冷卻液溫度傳感器電壓參數的檢測的第“（2）”項、第“（3）”項。

　　在上述故障檢測程序中，盡管多次提到傳感器故障或ECU故障，但在維修實踐中，ECU的故障率是很低的，多見于相關線路的接觸不良故障，因此不要隨意更換ECU。冷卻液溫度傳感器和進氣溫度傳感器的常見故障是因維修保養時不慎碰撞所造成的損壞和線路斷路或接觸不良。(end)
